Anleitung für den IFC-Export aus ArchiCAD

Transcript

In dieser Anleitung finden Sie die nötigen Schritte, um ein IFC-Modell aus ArchiCAD zu exportieren, das Sie später in CAALA importieren können. Dafür stellen wir Ihnen ein Export-Template zur Verfügung, das den Exportprozess unterstützt. Das Template, sowie ein ArchiCAD-Beispielmodell (für ArchiCAD 26) und dessen exportierte IFC-Datei können Sie hier herunterladen.

Wie der Export funktioniert, erfahren Sie in diesem Tutorial:

Die notwendigen Exportschritte finden Sie auch im Folgenden:

  1. Bevor Sie beginnen, laden Sie die Template Datei mit den Export Settings herunter (siehe oben).

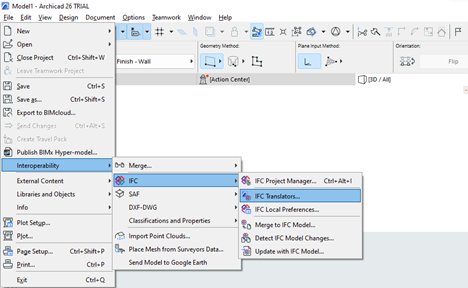

  1. Öffnen Sie nun Ihr Modell in ArchiCAD. Gehen Sie über „File“ zu „Interoperability“, dann über „IFC“ und „IFC Translators“ zum IFC Translators-Menü.
  1. Klicken Sie im IFC Translators-Menü unten mittig auf das Symbol zum Import von Translators aus externen Dateien.
  1. Wählen Sie im Dateiexplorer die zuvor herunter geladene Template Datei aus. Und klicken Sie auf „Öffnen“.
  1. Wählen Sie unter “Translators for Export“ die aktuelle Version des CAALA Archicad Exports aus (hier V1).
  1. Schließen Sie nun das IFC Translators-Menü.

Über „File“ und „Save as …“ öffnen Sie das Export Menü. Wählen Sie hier „IFC Files (*.ifc)“ als Dateityp aus. Im Translator wählen Sie den zuvor importierten „CAALA Archicad Export“ aus. Sie können hier ebenso einstellen, welche Elemente exportiert werden soll (z.B. alle Sichtbaren).

  1. Mit dem Klick auf “Speichern“ wird die IFC-Datei erstellt und kann anschließend in CAALA importiert werden.
